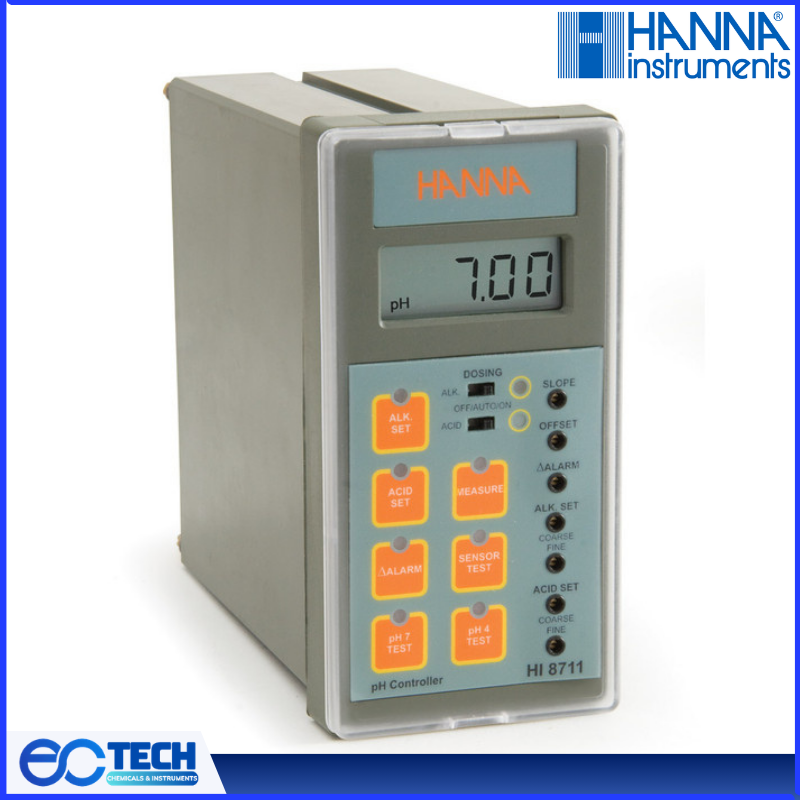

Bộ điều khiển, kiểm soát pH 2 điểm HI8711
Model: HI8711
Hãng sản xuất: Hanna Instruments
Xuất xứ: Romania
1. Giới thiệu bộ kiểm soát pH HI8711
- Trong các hệ thống xử lý nước, xi mạ, sản xuất hóa chất, thực phẩm, dược phẩm và các quy trình công nghiệp, việc kiểm soát pH liên tục có vai trò quan trọng nhằm duy trì điều kiện vận hành ổn định và đảm bảo chất lượng sản phẩm.
- Bộ kiểm soát pH 2 điểm HI8711 của Hanna Instruments được thiết kế cho các hệ thống cần giám sát và điều khiển pH tự động. Thiết bị cho phép thiết lập 2 điểm điều khiển độc lập, phù hợp để điều khiển bơm định lượng axit và kiềm theo giá trị pH cài đặt.
- Đặc biệt, HI8711 hỗ trợ ngõ vào analog 4–20 mA và ngõ ra analog cách ly 0–20 mA hoặc 4–20 mA, thuận tiện khi kết nối với PLC, bộ ghi dữ liệu hoặc hệ thống điều khiển trung tâm. Thiết bị cũng được trang bị chức năng tự chẩn đoán và hệ thống Fail Safe nhằm tăng độ an toàn trong các ứng dụng công nghiệp.
- Hanna HI8711 là bộ điều khiển pH dạng analog chuyên dụng cho các hệ thống cần kiểm soát pH theo hai điểm đặt.
- Khác với thiết bị chỉ có chức năng đo pH, HI8711 có khả năng nhận tín hiệu từ điện cực pH hoặc transmitter, xử lý tín hiệu và thực hiện điều khiển thông qua các relay độc lập.
2. Ưu điểm nổi bật của Model HI8711
Hai điểm cài đặt có thể được sử dụng cho hai mục đích điều khiển khác nhau:
- Điều khiển định lượng axit.
- Điều khiển định lượng kiềm.
- Thiết lập hai ngưỡng pH riêng biệt.
- Điều khiển bơm định lượng theo chế độ tự động.
- Kết nối với hệ thống PLC hoặc thiết bị ghi dữ liệu thông qua tín hiệu 4–20 mA.
HI8711 hỗ trợ dải đo 0.00–14.00 pH, độ phân giải 0.01 pH và có thể sử dụng bù nhiệt cố định hoặc tự động với cảm biến Pt100 trong khoảng -20 đến 100°C.
Điều khiển 2 điểm độc lập:
- Một trong những ưu điểm quan trọng của bộ kiểm soát pH HI8711 là khả năng thiết lập hai điểm điều khiển độc lập.
- Bộ kiểm soát pH 2 điểm HI8711 được trang bị hai relay điều khiển độc lập, phù hợp với các ứng dụng cần điều khiển hai thiết bị định lượng.
Ví dụ:
pH thấp → định lượng kiềm → pH tăng
pH cao → định lượng axit → pH giảm
- Cách điều khiển này phù hợp với các hệ thống cần duy trì pH trong một khoảng ổn định thay vì chỉ kiểm soát một ngưỡng đơn lẻ.
- Điều này đặc biệt hữu ích trong các hệ thống xử lý nước cần duy trì pH trong một khoảng nhất định. Khi pH thay đổi khỏi vùng kiểm soát, bộ điều khiển có thể kích hoạt thiết bị định lượng tương ứng để đưa pH trở về giá trị mong muốn.
- HI8711 hỗ trợ tín hiệu 4–20 mA, một chuẩn tín hiệu phổ biến trong tự động hóa công nghiệp.
- Ngõ vào có thể nhận tín hiệu từ transmitter 4–20 mA, trong khi ngõ ra analog có thể lựa chọn 0–20 mA hoặc 4–20 mA và được cách ly. Điều này giúp thiết bị dễ dàng tích hợp vào hệ thống SCADA, PLC, bộ ghi dữ liệu hoặc hệ thống giám sát quá trình.
- HI8711 cho phép lựa chọn chế độ OFF/AUTO/ON, giúp người vận hành có thể kiểm soát hoạt động của bơm định lượng theo nhu cầu.
- Ở chế độ AUTO, hệ thống có thể điều khiển thiết bị định lượng dựa trên giá trị pH và các điểm cài đặt đã thiết lập.
- Thiết bị cũng có chức năng giới hạn thời gian định lượng từ 5 đến 60 phút. Nếu quá trình định lượng kéo dài vượt thời gian cài đặt, hệ thống có thể kích hoạt cảnh báo và ngắt tiếp điểm định lượng, giúp hạn chế nguy cơ định lượng quá mức.
3. HI8711 được sử dụng ở đâu?
- Hệ thống xử lý nước cấp.
- Xử lý nước thải.
- Hệ thống trung hòa pH.
- Ngành xi mạ.
- Công nghiệp hóa chất.
- Công nghiệp thực phẩm và đồ uống.
- Công nghiệp dược phẩm.
- Hệ thống xử lý nước công nghiệp.
- Điều khiển bơm định lượng axit/kiềm.
- Các hệ thống tự động hóa sử dụng PLC và tín hiệu 4–20 mA.
4. Thông số kỹ thuật:
- Chỉ tiêu đo: pH
- Dải đo: 0.00 – 14.00 pH
- Độ phân giải: 0.01 pH
- Độ chính xác: ±0.02 pH (0–100°C); ±0.05 pH (-20–0°C)
- Ngõ vào analog: 4–20 mA
- Ngõ ra analog: 0–20 mA hoặc 4–20 mA, cách ly
- Số điểm điều khiển: 2 điểm độc lập
- Chế độ điều khiển: OFF / AUTO / ON
- Bù nhiệt: Tự động với cảm biến Pt100 hoặc cố định
- Phạm vi bù nhiệt: -20 đến 100°C
- Hiệu chuẩn Offset: ±2 pH
- Hiệu chuẩn Slope: 80–110%
- Relay điều khiển: 2 relay độc lập
- Công suất relay: 2 A, tối đa 240 VAC, tải điện trở
- Dải cài đặt điểm điều khiển: 0.00 – 14.00 pH
- Thời gian giới hạn định lượng: 5 – 60 phút
- Relay cảnh báo: 1 relay
- Dải cảnh báo: 0.2 – 3.00 pH
- Hiển thị: Màn hình LCD
- Nguồn điện: 115 hoặc 230 VAC, 50/60 Hz
- Nhiệt độ môi trường: -10 đến 50°C
- Độ ẩm: Tối đa 95%, không ngưng tụ
- Kích thước: 141 × 69 mm
- Khối lượng: Khoảng 1 kg
5. Cung cấp bao gồm:
- Bộ kiểm soát pH HI8711.
- Bộ phụ kiện lắp đặt.
- Giá đỡ/lắp đặt thiết bị.

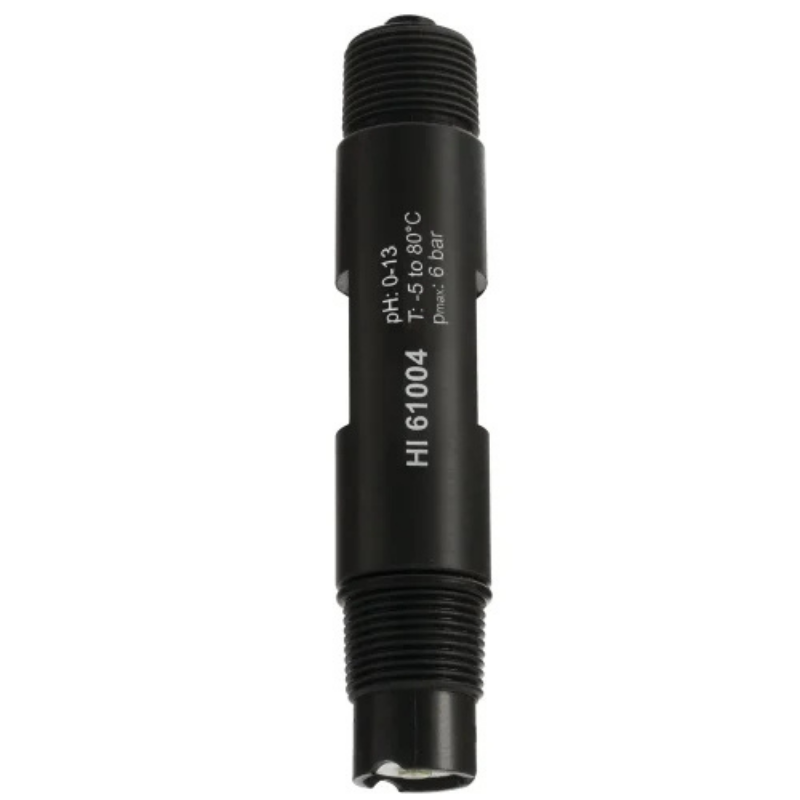

- Đầu đo mua thêm:
- Đầu đo pH : HI6100805 (Cáp dài 5 mét)
- Đầu đo pH : HI6100810 (Cáp dài 10 mét)
